Ердийн зуухыг түлшний хэмнэлттэй болгон сайжруулах
Худалдан аваад удаагvй буюу эвдэрч муудаагvй боловч дутуу шаталт, тvлшний зарцуулалт ихтэй ердийн зуухыг хямд өртгөөр сайжруулах аргыг төслөөс бий болгосон юм.
Ердийн зуухыг сайжруулснаар ТТ-03 зуухтай адилаар тvлш хэмнэх боломжтойгоос гадна, шинэ зуух худалдан авах зардалаа мөн хэмнэх болно.
Ердийн зуухны дутагдалтай талууд
• Тvлшний зарцуулалт өндөртэй
• Зуухны галын хотолын хэмжээ ихтэй
• Галын хотлын шvvр ширэм стандартын биш арматурын төмрөөр хийгдсэн буюу стандарт хангаагvй ширмээр хийгдсэн байдаг.
• Тvлшний шаталтыг дэмжих агаарын урсгалгvй байдаг.
• Шатах хугацаа богино, тvлшний зарцуулалт их.
• Уугисан дутуу шаталт явагддаг учраас их хэмжээний хөө, тортог бохирдол ялгаруулдаг, мөн шаталтын процессыг янданд хаалт хийх замаар хориглодог.
• Яндангийн диаметр 108 мм-с бага байдаг.
• Шаталтаас vvсэх утааны явах зам нь богино бөгөөд дутуу шатсан тvлшний хөө тортог яндангаар шууд хаягддаг
• Хvхээн дэх хуримтлагдсан хөө тортогийг цэвэрлэх боломжгvй байдаг
• Галын аюулгvй ажиллагаа бvрэн хангагдаагvй байдаг
Сайжруулсан зуухны давуу тал
• Ердийн зуухыг сайжруулснаар зуух нь тvлш хэмнэнэ, шаталтыг зохицуулах боломжтой болно
• Зууханд шатаж буй тvлшний шаталтаас vvсэх дутуу шаталтын утаа хөө тортгийг зууханд дахин шатаах бохирдлыг бууруулах боломжтой болно
• Зууханд давхар хvхээг бий болгосноор галын хотлын хэмжээ багасч тvлшний зарцуулалт буурна, утааны явах замыг уртасгаж яндангаар гарах тvлшний дутуу шаталтаас vvсэх хөө, тортог, болон бусад бохирдлыг бууруулна.
• Стандарт хэмжээ бvхий сам шvvр, яндангийн диаметр нь зуухны галын хотлын хэмжээтэй зөв харьцаатайгаар хэмжээ нь нэмэгдэнэ. 108 мм
Зураг 1. Ердийн зуухны үндсэн хэлбэр.
Зуухны галын хотлын хэмжээ, сам, шүүр нь зуухны шаланд байрласан байдал.
Зураг 2. Ердийн зуухыг сайжруулан налуу шүүр, давхар хүхээг, агаар тохируулагч тоноглосон байдал.
Ердийн зуухыг сайжруулах хэлбэрүүд
Ердийн зуухыг сайжруулснаар ТТ-03 зуухтай адилаар тvлш хэмнэх боломжтойгоос гадна, шинэ зуух худалдан авах зардалаа мөн хэмнэх болно.
Ердийн зуухны дутагдалтай талууд
• Тvлшний зарцуулалт өндөртэй
• Зуухны галын хотолын хэмжээ ихтэй
• Галын хотлын шvvр ширэм стандартын биш арматурын төмрөөр хийгдсэн буюу стандарт хангаагvй ширмээр хийгдсэн байдаг.
• Тvлшний шаталтыг дэмжих агаарын урсгалгvй байдаг.
• Шатах хугацаа богино, тvлшний зарцуулалт их.
• Уугисан дутуу шаталт явагддаг учраас их хэмжээний хөө, тортог бохирдол ялгаруулдаг, мөн шаталтын процессыг янданд хаалт хийх замаар хориглодог.
• Яндангийн диаметр 108 мм-с бага байдаг.
• Шаталтаас vvсэх утааны явах зам нь богино бөгөөд дутуу шатсан тvлшний хөө тортог яндангаар шууд хаягддаг
• Хvхээн дэх хуримтлагдсан хөө тортогийг цэвэрлэх боломжгvй байдаг
• Галын аюулгvй ажиллагаа бvрэн хангагдаагvй байдаг
Сайжруулсан зуухны давуу тал
• Ердийн зуухыг сайжруулснаар зуух нь тvлш хэмнэнэ, шаталтыг зохицуулах боломжтой болно
• Зууханд шатаж буй тvлшний шаталтаас vvсэх дутуу шаталтын утаа хөө тортгийг зууханд дахин шатаах бохирдлыг бууруулах боломжтой болно
• Зууханд давхар хvхээг бий болгосноор галын хотлын хэмжээ багасч тvлшний зарцуулалт буурна, утааны явах замыг уртасгаж яндангаар гарах тvлшний дутуу шаталтаас vvсэх хөө, тортог, болон бусад бохирдлыг бууруулна.
• Стандарт хэмжээ бvхий сам шvvр, яндангийн диаметр нь зуухны галын хотлын хэмжээтэй зөв харьцаатайгаар хэмжээ нь нэмэгдэнэ. 108 мм
Зураг 1. Ердийн зуухны үндсэн хэлбэр.
Зуухны галын хотлын хэмжээ, сам, шүүр нь зуухны шаланд байрласан байдал.
Зураг 2. Ердийн зуухыг сайжруулан налуу шүүр, давхар хүхээг, агаар тохируулагч тоноглосон байдал.
Ердийн зуухыг сайжруулах хэлбэрүүд
Төслөөс бэлтгэсэн айл өрхийн эрчим хvчний жижиг vйлчилгээ vзvvлэх техникийн ажилтнууд зуухны vндсэн хэмжээсийг vндэслэн зуух сайжруулах vйлчилгээг хийдэг.
Таны ашиглаж буй ердийн зуух нь 2.5 мм-ээс дээш төмрөөр хийгдсэн мөн олон жил /5-аас доош жил/ ашиглагдаагvй буюу зэвэрч, цоороогvй байх нь сайжруулалт хийхэд тохиромжтой байдаг.

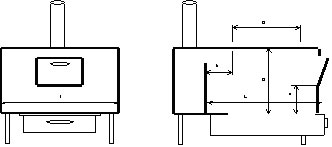

Зураг-3 дагуу хэмжилт хийснээр ямар төрлийн сайжруулалт хийх боломжтойг тодорхойлно.
Н=Галын хотлын өндөр буюу сам шvvрнээс зуухны дээд
ширэм хvртэлх хэмжээ
L=Галын хотлын урт
I=Галын хотлын өргөн
а=Сам шvvрнээс зуухны амны доод ирмэг хvртлэх хэмжээ
b=Галын хотлын арын хананаас /хvхээгээс/ зуухны
дээд талын том ширэмний амсар хvртэлх хэмжээ
e=Зуухны төмрийн зузаан
Эдгээр хэмжээг ердийн аргаар урт төмөр шугам болон штанганциркулий тусламжтайгаар хэмжиж тодорхойлно.
Дээрх хэмжээнvvдийг хэмжиж тодорхойлсны vндсэн дээр дараах хэмжээнvvдийг томъёогоор тооцож тодорхойлно.
Vvнд:
D = Яндангийн диаметр:
Vих = Галын хотлын эзэлхvvн
V бодит = Галын хотлын бодит эзэлхvvн
Ердийн зуухыг сайжруулах арга: “КИТ”-ээр тоноглох.
Анхдагч агаарын тохируулагч нээлхий, хоёрдогч агаарын тохируулагч 3 нvх бvхий зуухны шинэ хэлбэрийн нvvр, налуу байрлалтай ширмэн шvvр, давхар хvхээг, яндангийн суурийг бvхэлд нь “КИТ” гэнэ.
КИТ-ээр сайжруулах аргын зарим хэсгийг та бие даан хийх боломжтой юм.
Зураг 3-ийн дагуу хэмжилт хийж томъёонд оруулан гарсан vр дvнг дараах хvснэгтvvдээс харж зуухыг хэрхэн сайжруулахыг мэдэж болно.
Таны ашиглаж буй ердийн зуух нь 2.5 мм-ээс дээш төмрөөр хийгдсэн мөн олон жил /5-аас доош жил/ ашиглагдаагvй буюу зэвэрч, цоороогvй байх нь сайжруулалт хийхэд тохиромжтой байдаг.
Зураг-3 дагуу хэмжилт хийснээр ямар төрлийн сайжруулалт хийх боломжтойг тодорхойлно.
Н=Галын хотлын өндөр буюу сам шvvрнээс зуухны дээд
ширэм хvртэлх хэмжээ
L=Галын хотлын урт
I=Галын хотлын өргөн
а=Сам шvvрнээс зуухны амны доод ирмэг хvртлэх хэмжээ
b=Галын хотлын арын хананаас /хvхээгээс/ зуухны
дээд талын том ширэмний амсар хvртэлх хэмжээ
e=Зуухны төмрийн зузаан
Эдгээр хэмжээг ердийн аргаар урт төмөр шугам болон штанганциркулий тусламжтайгаар хэмжиж тодорхойлно.
Дээрх хэмжээнvvдийг хэмжиж тодорхойлсны vндсэн дээр дараах хэмжээнvvдийг томъёогоор тооцож тодорхойлно.
Vvнд:
D = Яндангийн диаметр:
Vих = Галын хотлын эзэлхvvн
V бодит = Галын хотлын бодит эзэлхvvн
Ердийн зуухыг сайжруулах арга: “КИТ”-ээр тоноглох.
Анхдагч агаарын тохируулагч нээлхий, хоёрдогч агаарын тохируулагч 3 нvх бvхий зуухны шинэ хэлбэрийн нvvр, налуу байрлалтай ширмэн шvvр, давхар хvхээг, яндангийн суурийг бvхэлд нь “КИТ” гэнэ.
КИТ-ээр сайжруулах аргын зарим хэсгийг та бие даан хийх боломжтой юм.
Зураг 3-ийн дагуу хэмжилт хийж томъёонд оруулан гарсан vр дvнг дараах хvснэгтvvдээс харж зуухыг хэрхэн сайжруулахыг мэдэж болно.
Кит угсарч анхдагч шаталтыг сайжруулах аргуудыг сонгоход ашиглах лавлах хvснэгт
Галын хотлын зайг багасгах аргуудыг сонгоход ашиглах лавлах хvснэгт
|
Нvvрсний анхдагч шаталтыг сайжруулах аргууд |
Зуухны тєрєл: |
Зуухны тєрєл: |
Зуухны тєрєл: |
|||
|
H < 21 см |
21см |
H>25 см |
||||
|
a>4 см |
a<4 см |
a>4 см |
a<4 см |
a>4 см |
a<4 см |
|
|
Тусгайлан бэлдсэн стандарт КИТ-ийг зууханд шууд угсрах |
БОЛОХГVЙ |
БОЛОХГVЙ |
БОЛНО |
БОЛНО |
||
|
Ахдагч агаарын нvх гаргаж, налуу шvvр тавих |
БОЛНО |
БОЛОХГVЙ |
БОЛНО |
БОЛОХГVЙ |
БОЛНО |
БОЛОХГVЙ |
|
Зуухан дээр КИТ хийх 1, 2, 3-р арга |
БОЛОХГVЙ |
БОЛОХГVЙ |
|
БОЛНО |
|
БОЛНО |
|
Зуухан дээр КИТ хийх 4-р арга |
БОЛОХГVЙ |
БОЛОХГVЙ |
БОЛНО |
|
БОЛНО |
|
Галын хотлын зайг багасгах аргуудыг сонгоход ашиглах лавлах хvснэгт
|
Сайжруулалтын тєрєл |
|
V бодит > 30.000 см3 |
||
|
b < 10 см |
b > 10 см |
|||
|
Ханын пийшин |
Гэрийн зуух |
|||
|
Нэмэлт тємєр хvхээг хийх |
|
|
|
|
|
Галын хотол дотор тоосго єрєх |
|
БОЛНО |
|
|
|
Галын хотлын vлдэгдэл зайг тоосгоор бєглєж угаарын хий болон бусад бохирдуулагч vvсэх боломжийг хаах |
БОЛНО |
|||
